Gebäudevermessung mit
3D-Laser-Technologie
Für den Umbau oder die Erweiterung bestehender Gebäude fehlt es oft an exakten Planungsgrundlagen. Vorhanden Pläne können ungenau sein, zum Beispiel durch später erfolgte Umbaumaßnahmen. Vielfach sind auch gar keine Pläne mehr verfügbar. Für eine zuverlässige Bauplanung ist jedoch ein präzises Aufmaß mit exakter Flächenberechnung erforderlich. Schormann Architekten & Ingenieure bieten die Möglichkeit, Objekte digital zu vermessen. Auf der Grundlage unseres 3D-Laserscannings erstellen wir 2D- und 3D-Pläne sowie komplette digitale Gebäudemodelle.
So funktioniert das 3D-Laserscanning

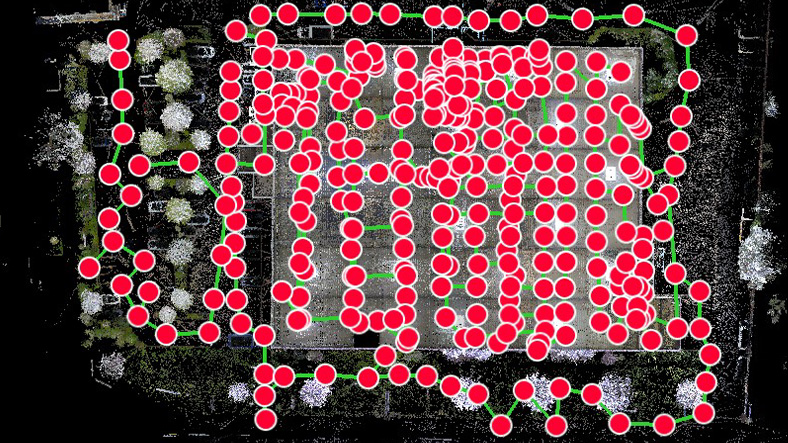

1. Vermessungsmethode
Die neue Generation des „BLK360“ ist ein kompakter und leichter 3D-Laserscanner von Leica Geosystems, der 360-Grad-Scans in nur zwanzig Sekunden erfasst. Der integrierte Lidar-Sensor erfasst Punktwolken mit einer Messrate von 680.000 Punkten pro Sekunde und mit einer Reichweite von bis zu 45 Metern.

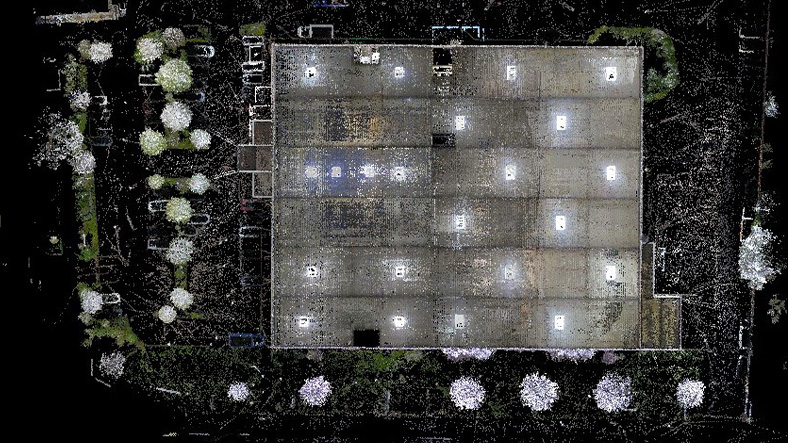

2. Punktwolke
Durch die sehr hohe Punktedichte sind Wände, Türen und Fenster exakt darstellbar. Dies gilt gleichermaßen für Grundrisse und Schnitte. Auch in Ansichten lassen sich alle Details gut erkennen und nachzeichnen. Die hohe Detailtiefe der Punktwolke ermöglicht auch ein nachträgliches Erfassen von Maßen, die beim Scannen nicht wichtig erscheinen.

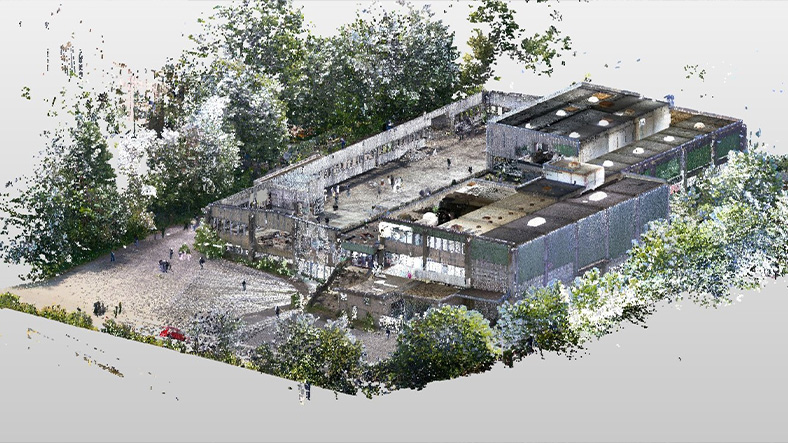

3. digitalisierung

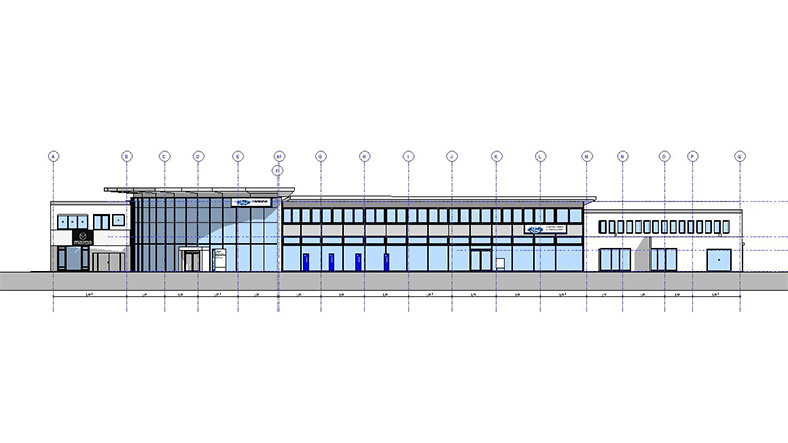

Auf Basis der erzeugten Punktwolke können wir mit unserer Revit Software ein 3D Modell herstellen und daraus Grundrisse, Schnitte und Ansichten erzeugen, welches die Grundlage für unsere weitere Planung ist.
Einsatzmöglichkeiten von 3D-Laserscanning in der Architektur
Die neue Generation des „BLK360“ ist ein kompakter und leichter 3D-Laserscanner von Leica Geosystems, der 360-Grad-Scans in nur zwanzig Sekunden erfasst. Der integrierte Lidar-Sensor erfasst Punktwolken mit einer Messrate von 680.000 Punkten pro Sekunde und mit einer Reichweite von bis zu 45 Metern.
Vermessung von Gebäuden und Gebäudeteilen
Wohnhäuser, Gewerbeflächen, Produktionsanlagen oder Lagergebäude werden sowohl von innen als auch von außen vermessen. Anhand der entstandenen Punktwolke können beliebige Bestandspläne (Grundrisse, Schnitte und Ansichten) in unterschiedlichen Detailstufen erstellt werden.
Vermessung von Ingenieurbauwerken
3D-Laserscanning ist besonders für schwer erreichbare und komplexe Konstruktionen, wie Dächer oder Brücken geeignet. Auch hier werden auf Basis der ausgewerteten Punktwolke Bestandspläne des erfassten Objektes erstellt.
Fassadenaufmaß
Auch Fassaden lassen sich durch eine 3D-Vermessung detailliert und dreidimensional erfassen. Neben der Auswertung von Fassadenflächen und der Ermittlung von First- und Traufhöhe, können Fassadendetails anhand der ausgewerteten Punktwolke genau abgebildet und modelliert werden. Hierbei ist kein Gerüst oder andere Hilfsmittel notwendig, da der Laserscan berührungslos erfolgt.
