Gebäudevermessung mit 3D-Laser-Technologie
Für den Umbau oder die Erweiterung bestehender Gebäude fehlt es oft an exakten Planungsgrundlagen. Vorhanden Pläne können ungenau sein, zum Beispiel durch später erfolgte Umbaumaßnahmen. Vielfach sind auch gar keine Pläne mehr verfügbar. Für eine zuverlässige Bauplanung ist jedoch ein präzises Aufmaß mit exakter Flächenberechnung erforderlich.
Schormann Architekten & Ingenieure bieten die Möglichkeit, Objekte digital zu vermessen. Auf der Grundlage unseres 3D-Laserscannings erstellen wir 2D– und 3D–Pläne sowie digitale Gebäudemodelle.
So funktioniert das 3D-Laserscanning

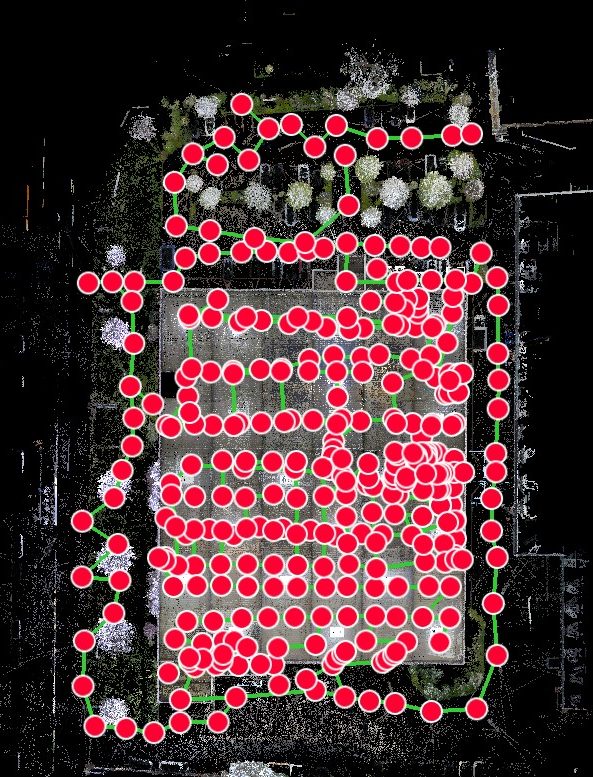

Die Gebäudevermessung mit 3D-Laser-Technologie ist ein berührungsloses, schnelles und präzises Verfahren zur Erfassung von Gebäudestrukturen und technischen Anlagen. Schormann Architekten & Ingenieure nutzen dafür die Leica BLK360 Kamera. Sie erfasst das Gebäude aus verschiedenen Blickwinkeln und generiert dabei Millionen von Messpunkten. Die Messpunkte werden dann zu einer Punktwolke zusammengefügt, die eine genaue 3D-Darstellung des Objekts liefert.
Vermessungsmethode
Die neue Generation des „BLK360“ ist ein kompakter und leichter 3D-Laserscanner von Leica Geosystems, der 360-Grad-Scans in nur zwanzig Sekunden erstellt. Der integrierte Lidar-Sensor erfasst Punktwolken mit einer Messrate von 680.000 Punkten pro Sekunde und mit einer Reichweite von bis zu 45 Metern.

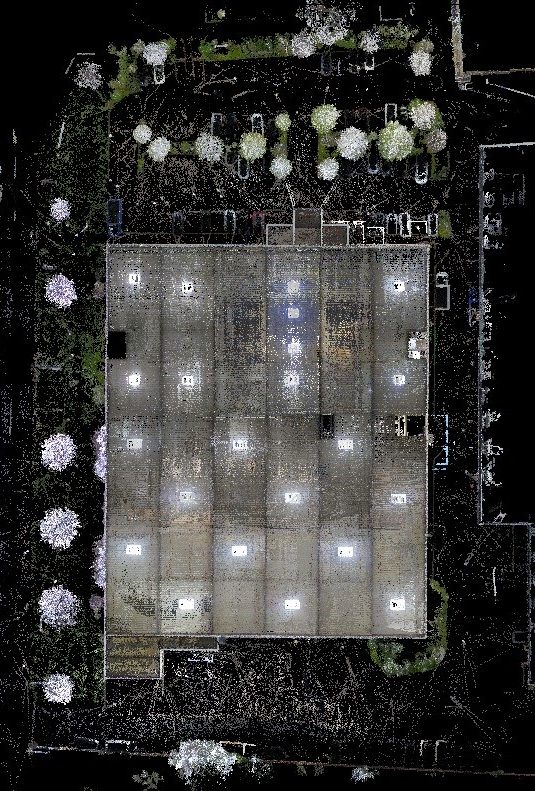

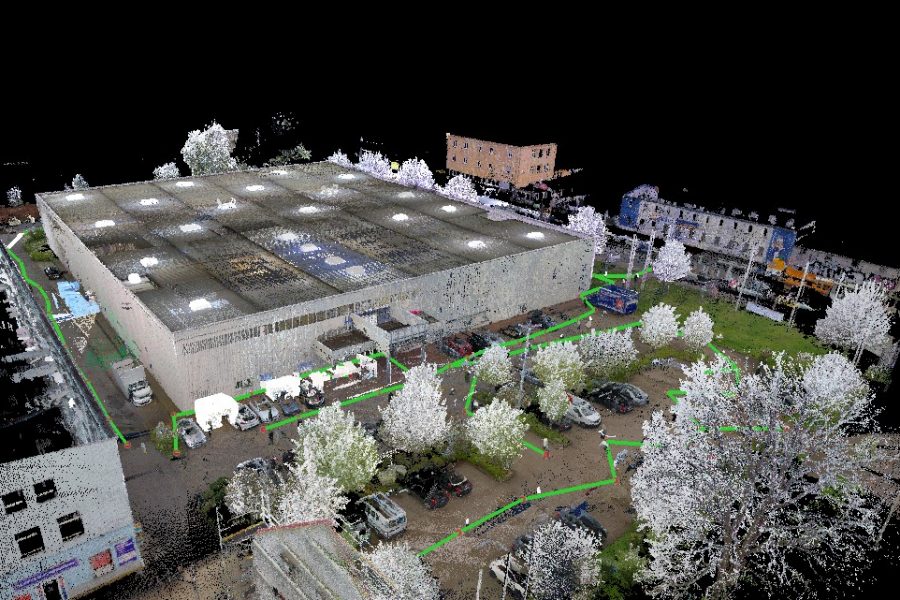

Punktwolke
Durch die sehr hohe Punktedichte sind Wände, Türen und Fenster exakt darstellbar. Dies gilt gleichermaßen für Grundrisse und Schnitte. Auch in Ansichten lassen sich alle Details gut erkennen und nachzeichnen. Die hohe Detailtiefe der Punktwolke ermöglicht es, Maße auch nachträglich zu erfassen, die beim Scannen nicht wichtig erschienen.
Digitalisierung

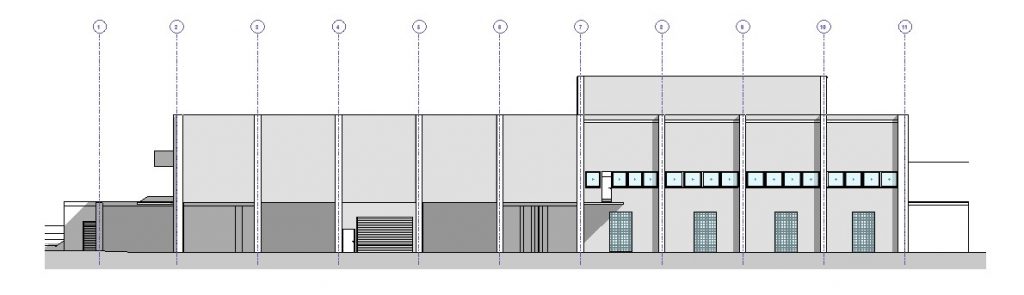

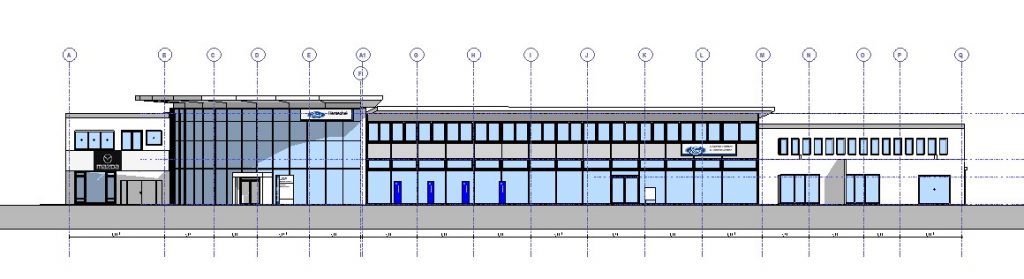

Auf Basis der erzeugten Punktwolke können wir mit unserer Revit Software ein 3D-Modell herstellen und daraus Grundrisse, Schnitte und Ansichten erzeugen als Grundlage für die weitere Planung.
Einsatzmöglichkeiten von 3D-Laserscanning in der Architektur
Laserscanning wird für schwierige Gebäudestrukturen, große Bauwerke und technische Anlagen verwendet. Auch bestimmte Einzelobjekte oder Außenanlagen können hiermit erfasst werden. Das Ergebnis ist ein vollständiges digitales Abbild, das beliebige Informationen und Visualisierungen über Aufbau, Struktur und Längen der Messobjekte liefert. Hieraus können zum Beispiel zweidimensionale Bestands- und Fassadenpläne oder dreidimensionale Modelle sowie Grundrisse, Ansichten und Schnitte in Form von CAD-Plänen erzeugt werden.
Wohnhäuser, Gewerbeflächen, Produktionsanlagen oder Lagergebäude können mit Hilfe von 3D-Laserscanning von innen und außen vermessen werden. Anhand der entstandenen Punktwolke erstellen Schormann Architekten & Ingenieure alle erforderlichen Bestandspläne (Grundrisse, Schnitte und Ansichten) in unterschiedlichen Detailstufen.
3D-Laserscanning ist besonders für schwer erreichbare und komplexe Konstruktionen wie Dächer oder Brücken geeignet. Auf Basis der ausgewerteten Punktwolke erstellen wir detaillierte Bestandspläne des erfassten Objekts.
Fassaden lassen sich durch eine 3D-Vermessung detailliert und dreidimensional erfassen. Wir bieten Ihnen eine exakte Auswertung von Fassadenflächen und ermitteln First- und Traufhöhe. Anhand der ausgewerteten Punktwolke können wir alle Fassadendetails genau abbilden und modellieren. Dafür sind kein Gerüst oder andere Hilfsmittel erforderlich, da der Laserscan berührungslos erfolgt.
In vielen Fällen ist nicht bekannt, an welchen Stellen sich Versorgungsleitungen innerhalb eines Gebäudes befinden (zum Beispiel für Fußbodenheizung, Trinkwasser oder Strom). Wir bieten Ihnen an, diese im Zuge des Baufortschritts zu erfassen, in Grundrissen einzutragen und zu vermaßen. Damit ist es auch nach Abschluss der Bauausführung jederzeit möglich, die Lage von Leitungen mit hoher Genauigkeit und ohne Spezialgerät zu ermitteln.
